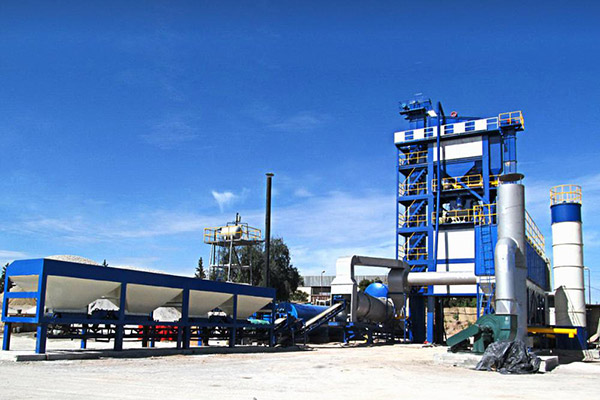

Planta de asfalto discontinuo que incluye principalmente sistema de combustión, sistema de criba vibratoria, sistema de suministro de agregado frío, sistema de control eléctrico y tambor de secado.
Serie LB planta de asfalto contiene mezcladora de doble ejes, por eso, también se llama planta de hormigón de asfalto por lotes. planta de asfalto discontinua LB1000 se ha aplicado ampliamente en la construcción de carreteras y otras obras de construcción. Nuestros productos han cumplido con las normas internacionales, y han adquirido la certificación CE, la ISO y la EAC.
1.Sistema de suministro agregado frío
El volumen y el número de la papelera son personalizables, el diseño de la estructura separada reduce significativamente las dimensiones para el envío y garantiza una alta capacidad.
Dos alimentadores de frío independientes y diseño modular, transporte conveniente.
Correa de anillo sin costuras, alta confiabilidad y larga vida.
Motor SIEMENS controlado por convertidor de frecuencia, ajuste infinito de velocidad variable, más preciso y ahorro de energía.
2 tambor seco
Motores SIEMENS, reductor de dientes duros, accionamiento por fricción, tambor giratorio estable.
Diseño optimizado de la cuchilla elevadora, asegúrese de calentar de manera equitativa y de alta energía utilizando la relación.
Con capa aislante de 50 mm y revestimiento de acero inoxidable, evite la pérdida de calor.
3 quemador
Quemador de aceite Italia EBICO importado con embalaje original, alta eficiencia de combustión, diesel, diesel / petróleo pesado de doble propósito o gas como combustible es opcional.
Con dispositivos automáticos de protección contra fallas de llama para emergencias.
4. Sistema de recolección de polvo
Sistema de recolección de polvo de dos niveles (colector de carcasa voluta + colector de bolsa), con dispositivo de protección de alta y baja temperatura para la seguridad del sistema.
Colector de bolsas con bolsas USA NEMEX Dupont, resistente al calor y larga vida.
5 torre de mezcla
Tanto los elevadores de agregado como los de relleno están equipados con un cucharón de cadena de doble anillo, que es más confiable y conveniente para el mantenimiento.
Mezclador de hormigón asfáltico obligatorio de doble eje (el brazo de mezcla está dispuesto en cruz con una cuchilla de mezcla rejilla intercambiable), alta eficiencia de mezcla y larga vida.
Motores SIEMENS con engranaje de reducción de dientes duros, el más estable y de alto rendimiento.
El betún se rocía en el mezclador a través de una barra de rociado especialmente diseñada con alta presión para reducir el tiempo de alimentación y aumentar la uniformidad de la mezcla.
Pantalla de vibración circular de tipo totalmente cerrado, diseño modular, motor de vibración, bajo mantenimiento y larga vida.
La tolva de almacenamiento de agregado caliente mucho más grande de doble capa puede garantizar efectivamente la continuidad del suministro de agregado caliente; Con capa aislante de 50 mm para evitar la pérdida de calor.
6.Sistema de suministro de betún
El volumen y el número de tanques de betún se pueden personalizar según los requisitos del usuario.
Tipo de calentamiento de aceite de transferencia de calor, calentamiento equitativo.
7.Sistema de suministro de llenado
El diseño estándar del silo de relleno apilado es más conveniente para la conexión con la torre principal y requiere menos espacio para la instalación.
El volumen y el número de silos de relleno se pueden personalizar.
8 sistema de control
El sistema de control automático / manual, con proceso de autodiagnóstico de fallas, funciona de manera fácil y segura.
Sistema de control eléctrico SIEMENS PLC, la fiabilidad es alta.
La interfaz de control multilingüe multilingüe es fácil y conveniente para diferentes operadores.
|
Capacidad |
80t/h (condiciones estándar) |
|
Capacidad de Mezcladora |
1000kg/lote |
|
Secador rotatorio |
Φ1600 * 6800mm |
|
Consumo de Combustible |
Diesel: 5,5-7 kg / t; Carbón: 10 kg / t |
|
Precisión de Medición |
Agregado |
± 0.5% |
|
Relleno |
± 0.5% |
|
Asfalto liquido |
± 0.25% |
|
Temperatura del asfalto terminado |
130 ° C-165 ° C |
|
Sistema del filtro de polvo |
filtro de polvo de gravedad + filtro de mangas |
|
Emisiones de gas escape |
≤20mg / Nm3 |
|
Normas de emisión |
Ringelmann I |
|
Ruido en el Trabajo |
≤70db (A) |
|
El ruido externo |
≤80db (A) |
|
Tipo de Operación |
Automático / manual |
|
Potencia Total |
≈285kW |
|
voltaje |
220V/380V-50Hz (ajustable) |
|
Área de cobertura |
Longitud: 30m; Ancho: 28m; Altura: 17m |
